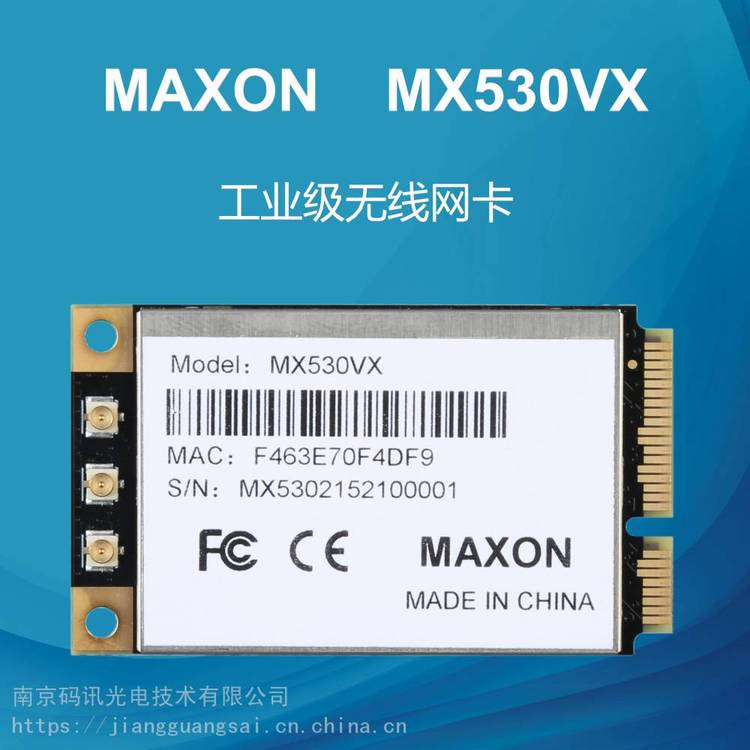

WLE900VX 无线模块MX530VX
双频 3×3 802.11ac 无线网卡
· Qualcomm Atheros QCA9880
· XB140 参考设计
· 2.4GHz 21dBm & 5GHz 20dBm的输出功率 (单通道)
· 兼容IEEE 802.11ac & 向后兼容 802.11a/b/g/n
· 3×3 MIMO 技术, 高达 1.3Gbps
· MiniPCI Express 1.1 接口
规格表
|
产品类型 |
无线模块 |
|
芯片 |
QCA9880 |
|
无线标准 |
802.11n, 802.11g, 802.11b, 802.11ac, 802.11a |
|
MIMO 通道 |
3×3 |
|
输出功耗(单通道) |
21dBm |
|
频率范围 |
2.412 ~ 2.472 GHz, 5.180 ~ 5.825 GHz |
|
无线速率< |
1300Mbps |
|
接口 |
1个MiniPCI-e Pin，2个U.FL接头 |
|
MiniPCI-e Pin |
v1.1 |
|
功耗 |
5 Watts |
|
温度范围 |
工作：-20?C 至 70?C，存储：-40?C 至 90?C |
|
湿度 |
工作：5% 至 95% （非冷凝） |
|
认证 |
通过CE, FCC, RoHS认证 |
|
尺寸(W x H x D) |
50.95 x 30 x 3.2 mm (W x H x D) |
|
2.4Ghz (单通道) |
|||
|
Data Rate |
TX |
RX |
|
|
802.11b/g |
6Mbps |
26 |
-94 |
|
54Mbps |
23 |
-80 |
|
|
11n HT20 |
MCS0 |
26 |
-94 |
|
MCS 7 |
21 |
-77 |
|
|
11n HT40 |
MCS0 |
25 |
-93 |
|
MCS 7 |
21 |
-71 |
|
|
5Ghz (单通道) |
|||
|
Data Rate |
TX |
RX |
|
|
802.11a |
6Mbps |
25 |
-94 |
|
54Mbps |
22 |
-80 |
|
|
11n HT20 |
MCS0 |
25 |
-93 |
|
MCS 7 |
20 |
-71 |
|
|
11n HT40 |
MCS0 |
25 |
-93 |
|
MCS 7 |
19 |
-71 |
|
|
11ac HT20 |
MCS0 |
25 |
-93 |
|
MCS 9 |
20 |
-71 |
|
|
11ac HT40 |
MCS0 |
25 |
-93 |
|
MCS 9 |
19 |
-71 |
|
|
11ac HT80 |
MCS0 |
25 |
-89 |
|
MCS 9 |
19 |
-68 |
|
